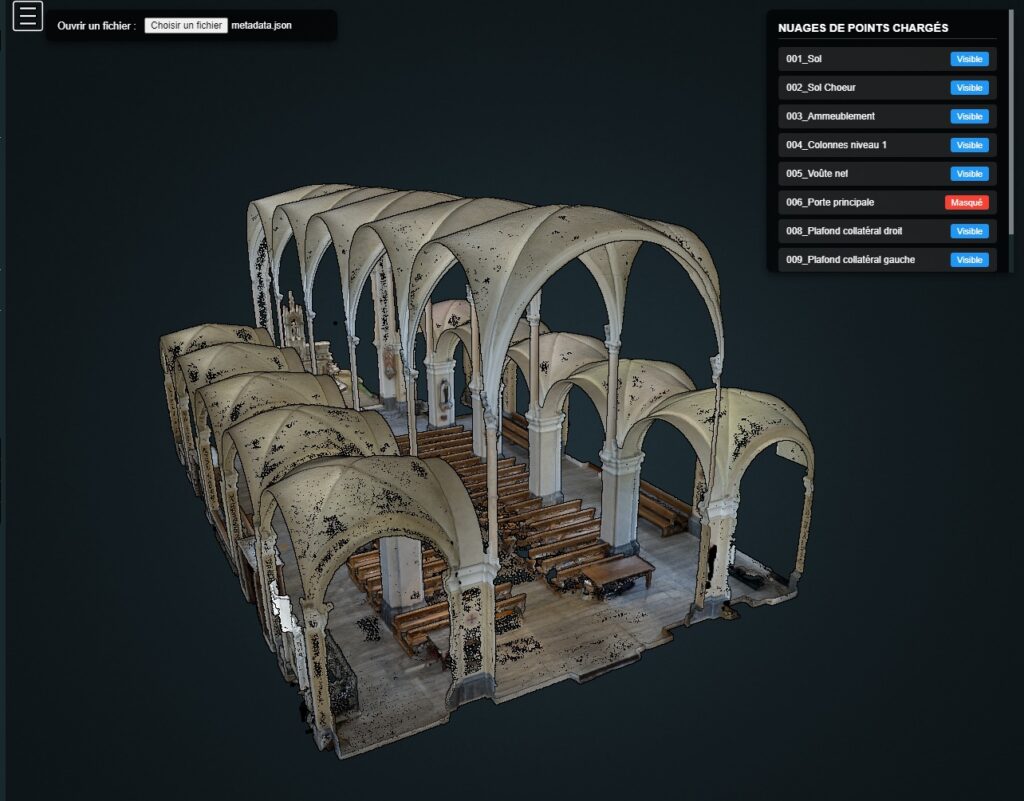

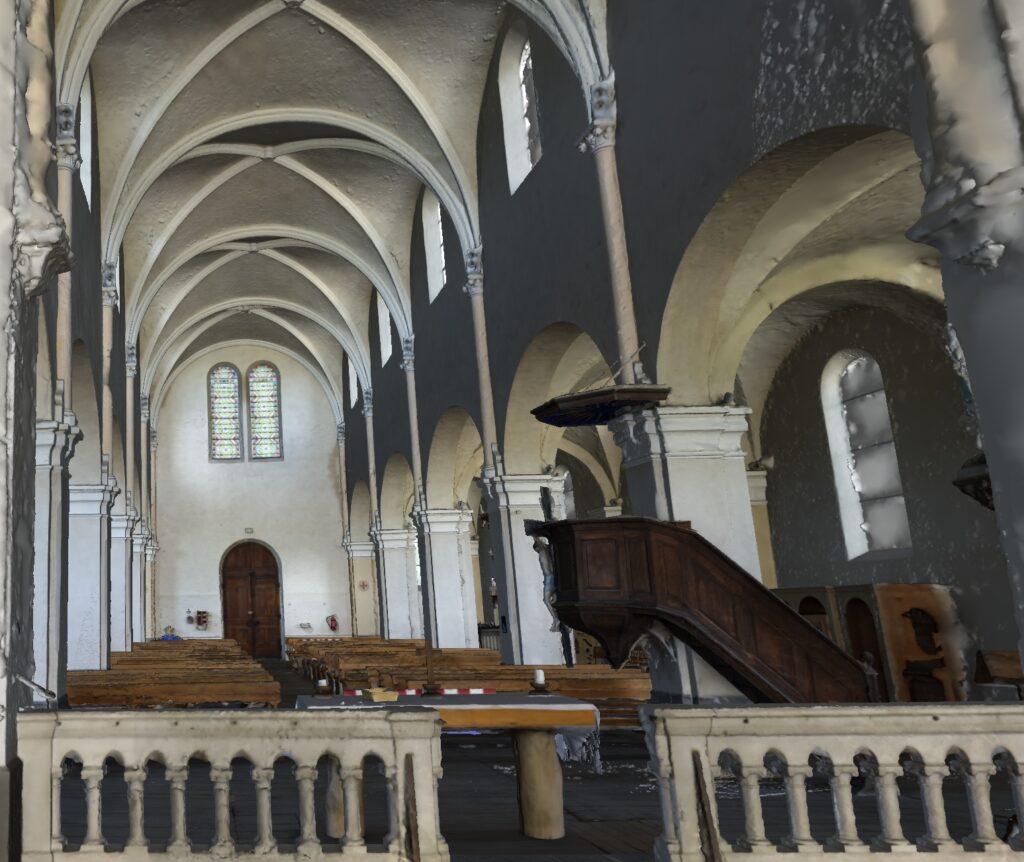

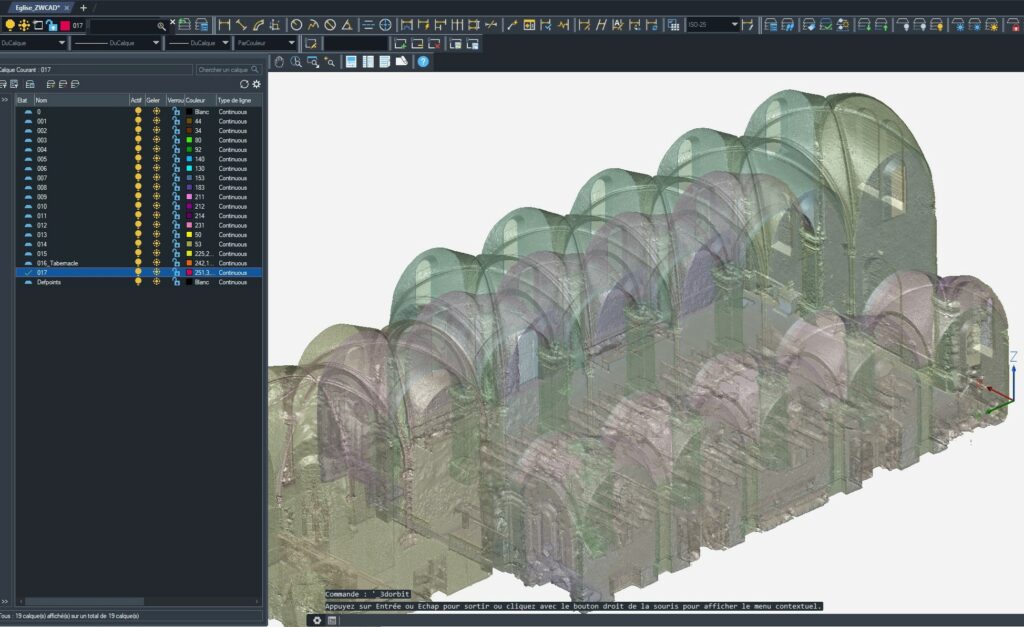

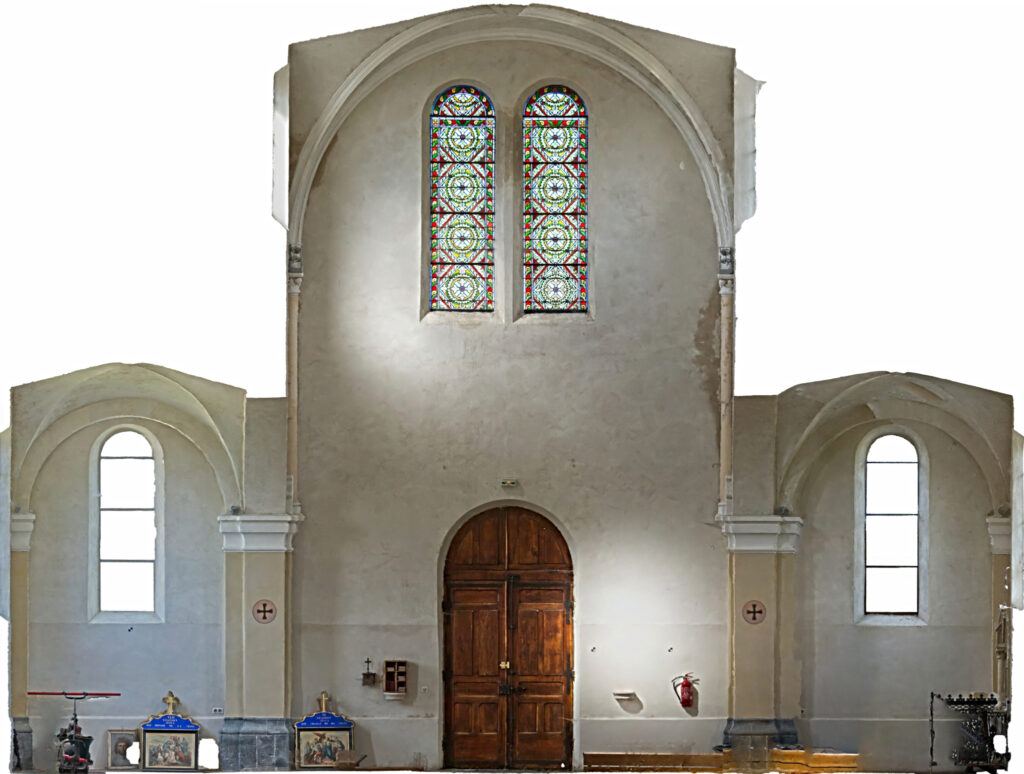

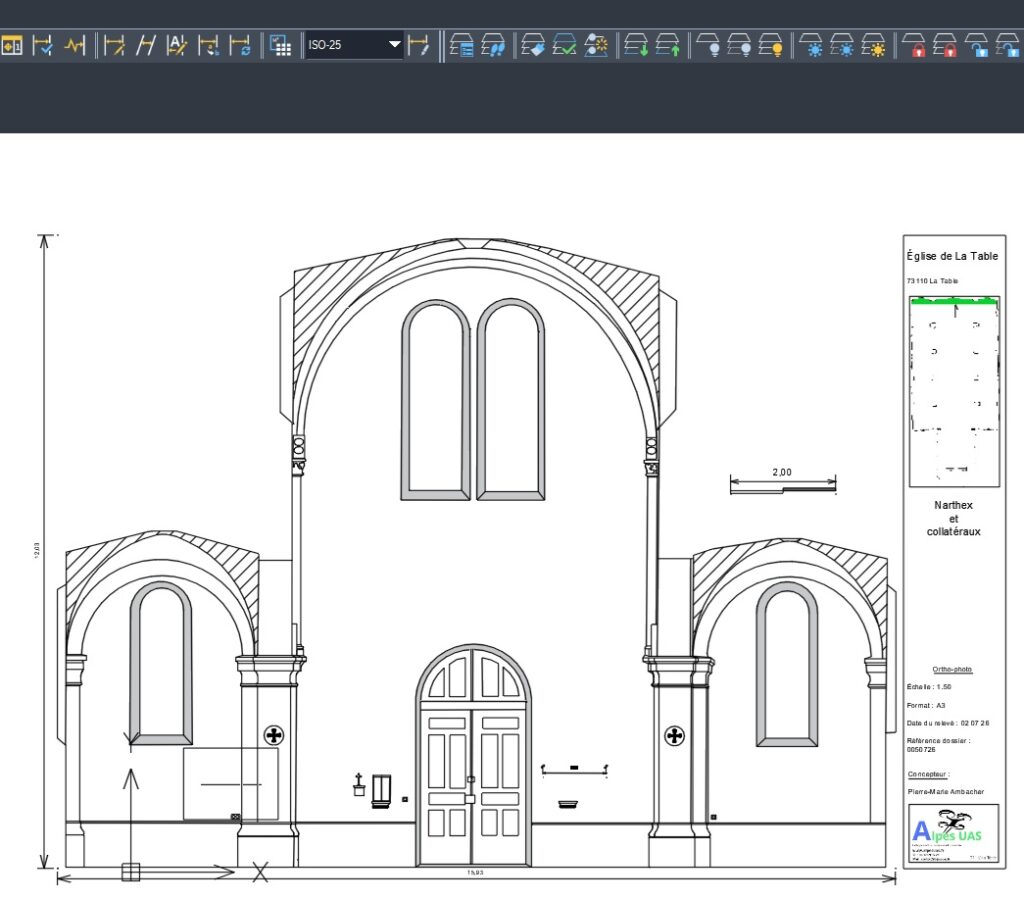

NOS RÉALISATIONS

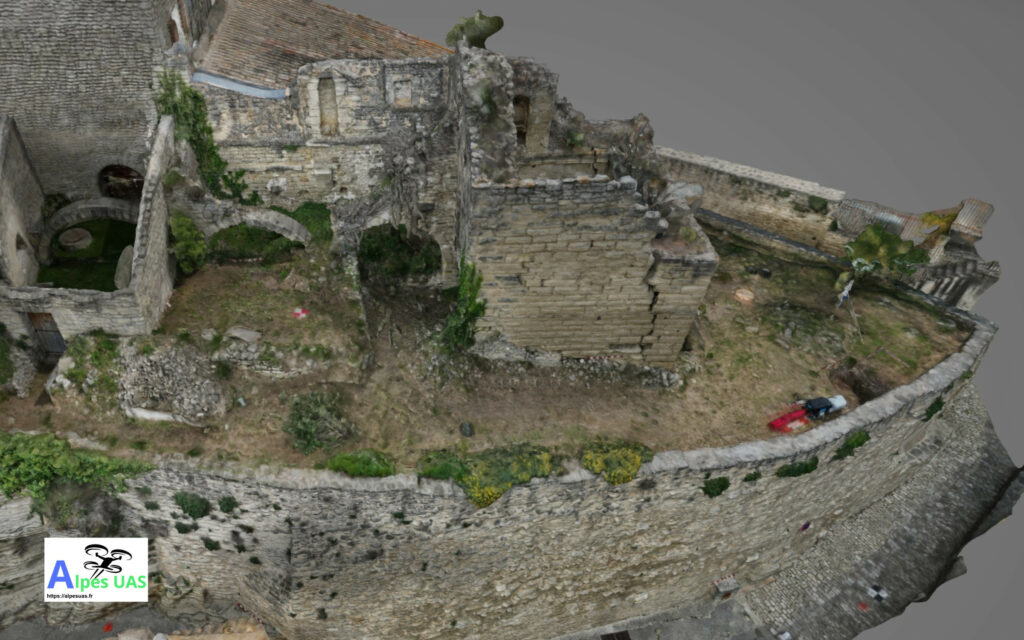

Tour médiévale et son corps de logis
Le projet :

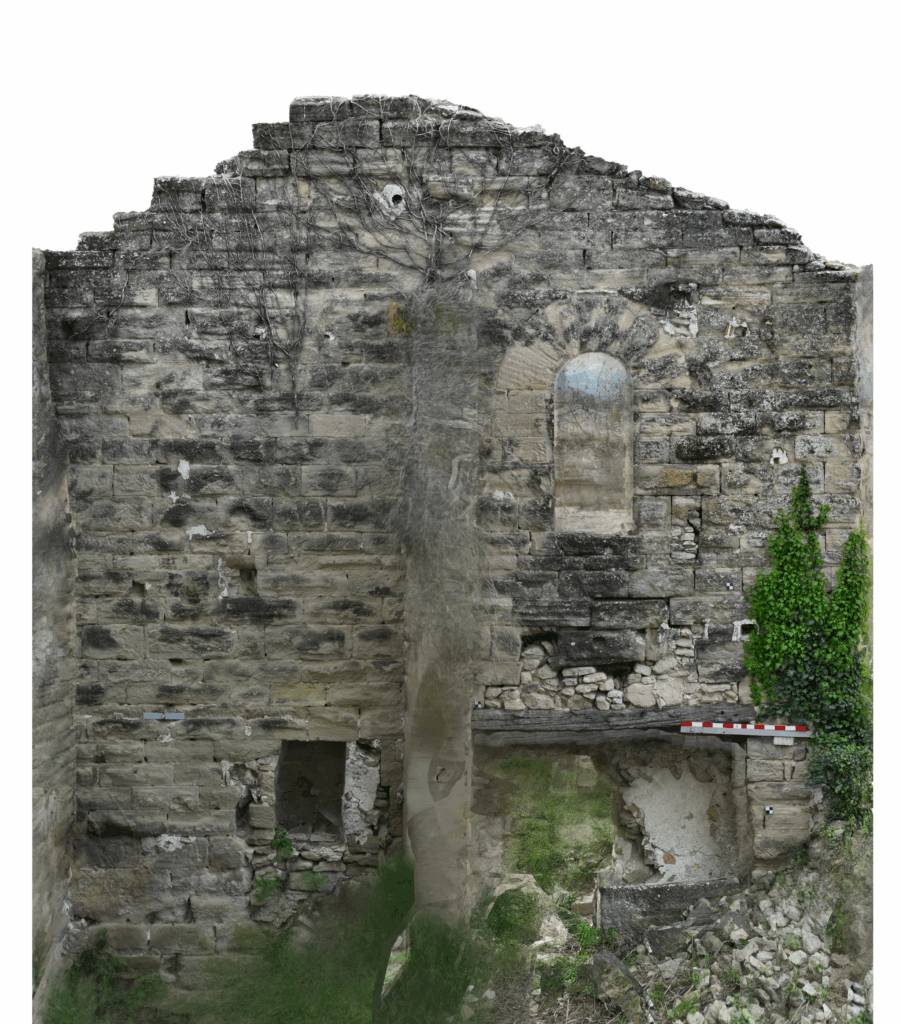

Réalisation à la demande d’un architecte du patrimoine, d’une série d’orthofaçades de chaque mur intérieur et extérieur et un nuage de points qui servira comme archive numérique sur cet ensemble tour et corps de logis datant du XIIe et XIIIe siècle.

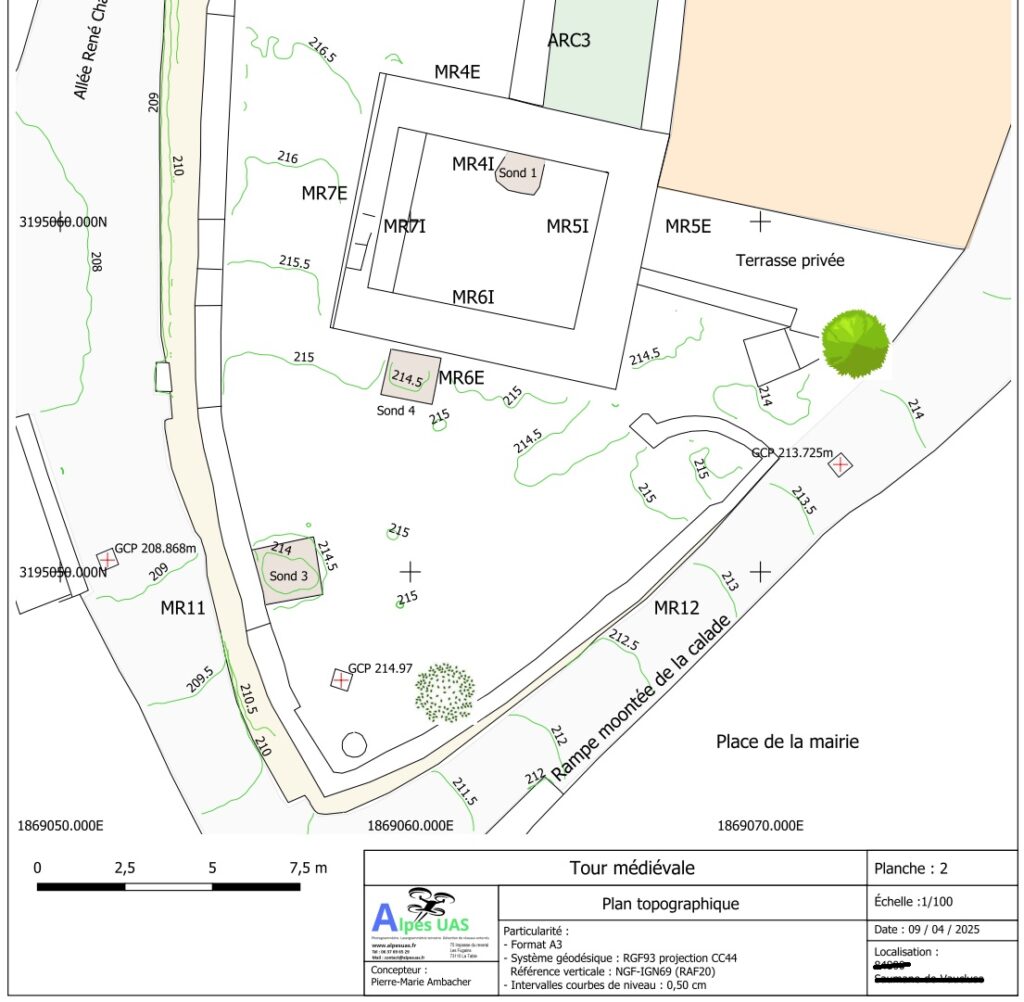

Une orthophoto géoréférencée servira également pour la construction d’un plan topographique de l’ensemble du site.
Les données techniques :
Type de vol : Plusieurs vols en pilotage manuel ont été nécessaires (un vol par façade), plus un vol programmé surl’ensemble du site.
Particularité : Vol en zone urbaine, très proche des surfaces et en environnement restreint. Plan de vol automatisé impossible.
- Surface traité : 500 m²
- Mise en place de 5 GCP
- Temps d’intervention : 7 heures
- Nombre de photos : Total 1330
- GSD ou résolution : environ 0,25 cm/pixel.
- Format des livrables : PDF, FBX, E57, dwg

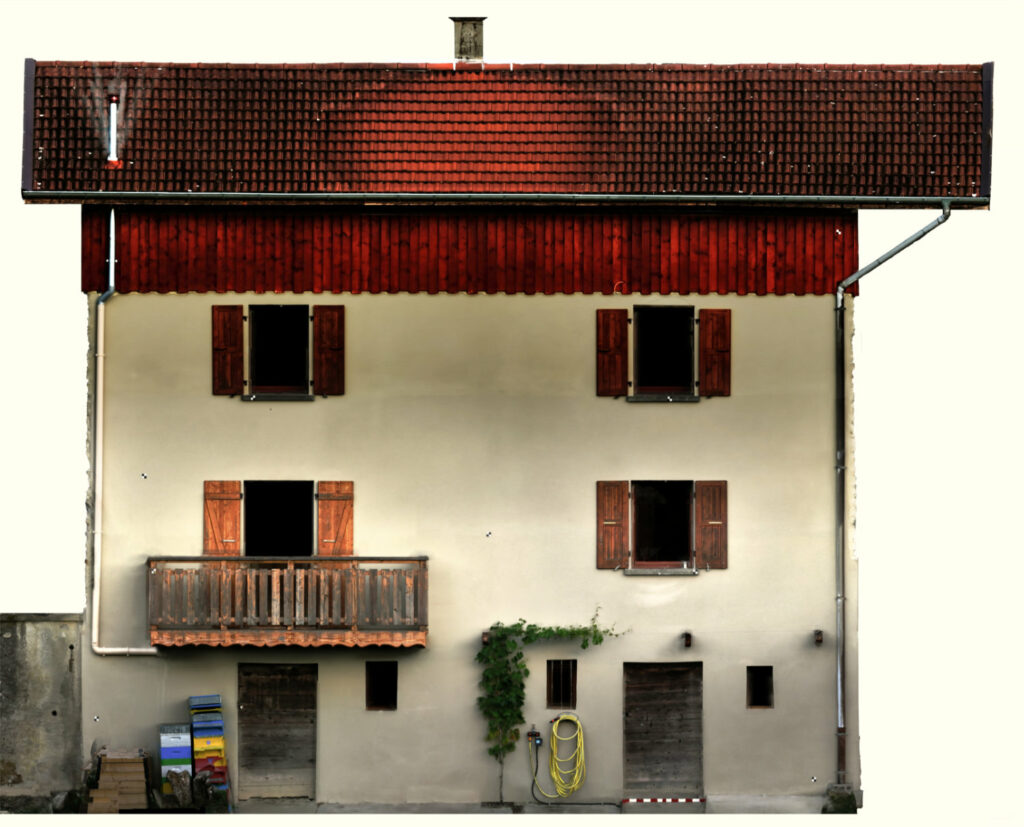

Orthofaçade d’une maison
Petit projet mais complexe par sa proximité avec la végétation. Grace à l’élaboration d’un plan de vol spécifique et la précision RTK du drone, une centaine de photos a pu être prise à 3,50 mètres de la façade offrant ainsi une résolution acceptable.

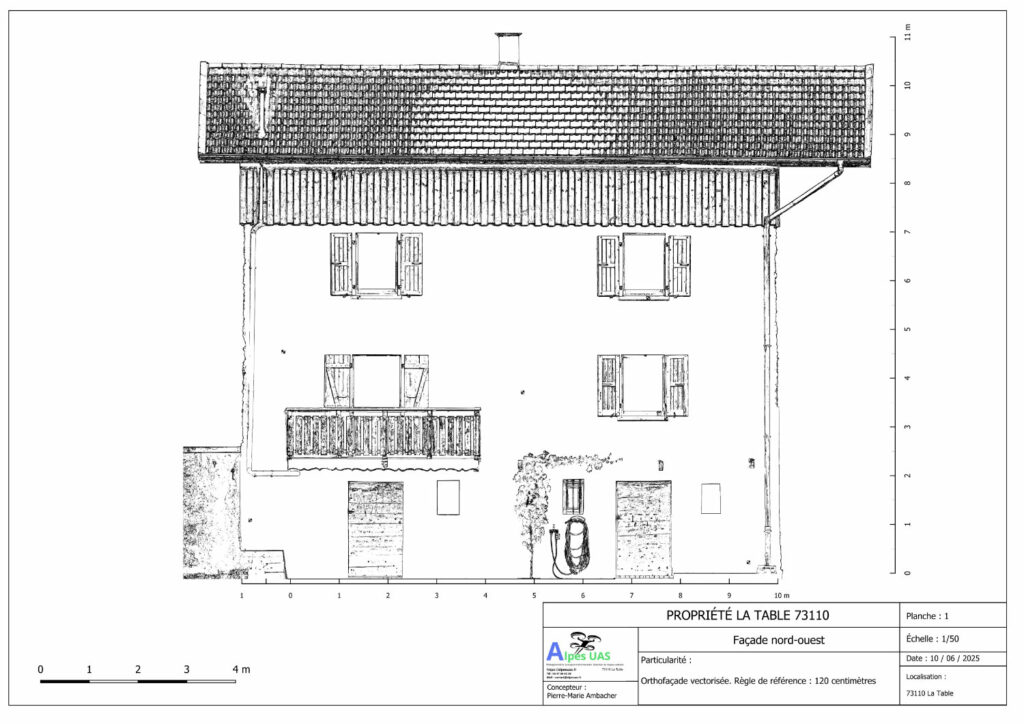

L’objectif était la réalisation d’une orthofaçade pour la prise de mesure, au format PDF et vectorisation en DXF.
Données techniques :
- Surface traité : 120 m²
- 4 relevés points GPS en RTK pour l’élaboration d’un plan de vol spécifiquement conçu pour les orthofaçades.
- Nombre de photos : 150
- GSD ou résolution : 0,20 cm/pixel
- Format des livrables : PDF, DXF,dwg

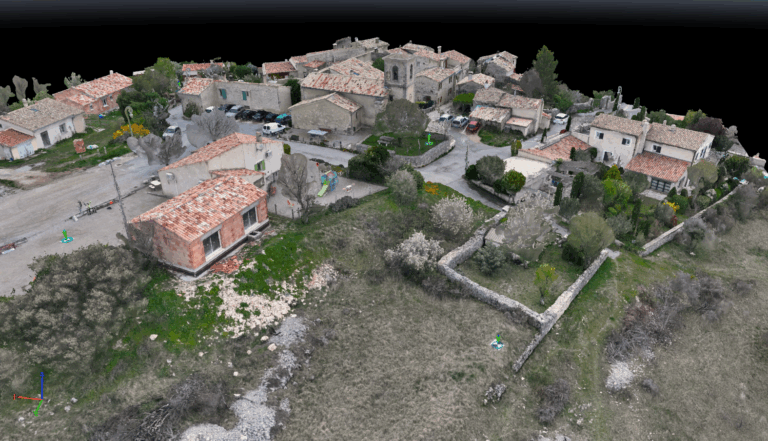

Relevé photogrammétrique d’un village
Le projet :
Captation photogrammétrique pour la création d’un nuage de points sur une partie du village. Ce nuage de points servira de support d’étude pour l’intégration de trois constructions dans un environnement proche du village.
Ce relevé par drone permettra une meilleure visualisation et positionnement précis de ces futures maisons.
Les données techniques :
- Type de vol : Vol en double grille. Correction RTK
- Particularité : Zone urbaine. Relevé de cinq GCP
- Surface traité : 3,81 ha
- Temps d’intervention : 4 heures
- Nombre de photos : 683
- GSD ou résolution : 1,17 cm/pixel. Erreur d’exactitude en X/Y/Z : 1,28 à 2 centimètres.
La société LOGISCAN 3D a pris en charge la modélisation des constructions et leur intégration dans le nuage de points.

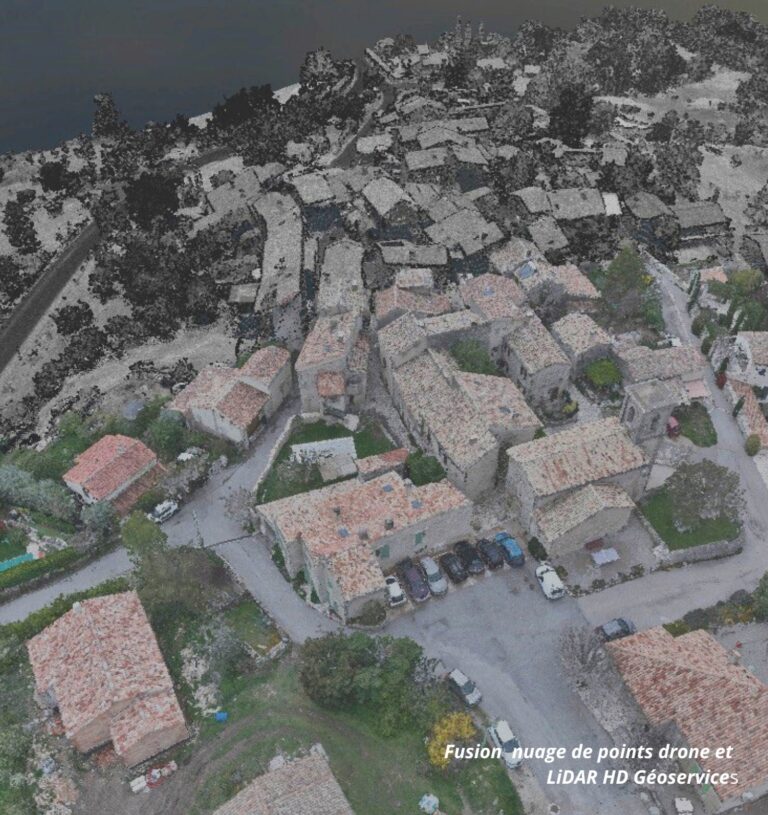

Intégration du projet dans une dalle Géoservice de l’IGN
En supplément et pour information, le nuage de points a été intégré dans une dalle (LIDAR HD) en projection L93 du service IGN.
Alpage
Le projet :
Reconstitution pour une étude topographique d’un alpage en zone montagneuse vers 1700 mètres d’altitude.
Les données techniques :
- Type de vol : Vol en simple grille avec suivis du relief
- Particularité : Zone montagneuse avec une très mauvaise couverture du réseau mobile. Post-traitement « PPK » nécessaire.
- Relevé de 8 GCP et post-traitement
- Surface traité : 34 ha
- Temps d’intervention : 7 heures
- Nombre de photos : 398
- GSD ou résolution : 1 cm/pixel. Erreur d’exactitude en X/Y/Z : 1,6 à 2,7centimètres.
Intégration du nuage de points dans une dalle Géoservice
Afin d’améliorer la visualisation dans l’environnement immédiat, le nuage de points généré par photogrammétrie a été intégré dans une dalle Géoservice. Étant donné la compatibilité des formats LAZ, seule la synchronisation du système de projection en Lambert 93 a été nécessaire.

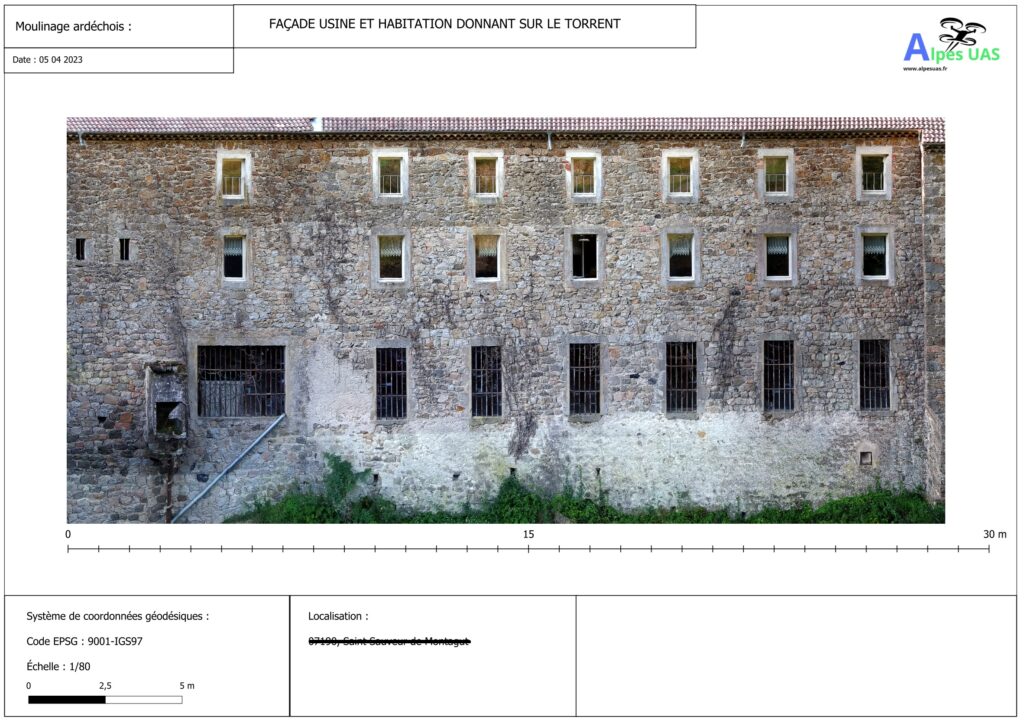

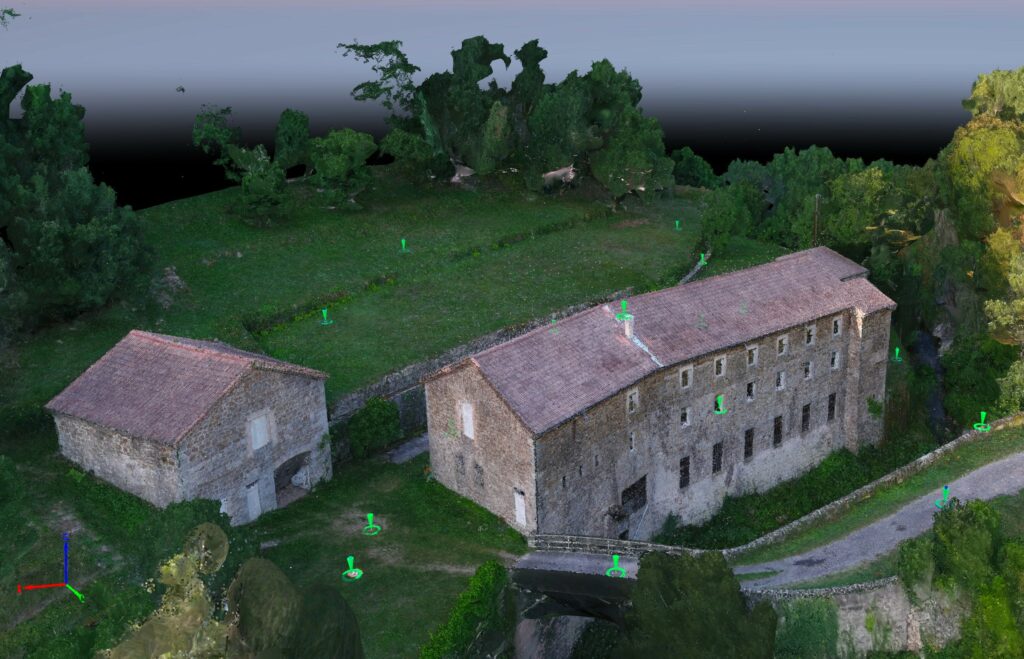

Moulinage ardéchois
Le projet :
Création d’un nuage de points d’un moulinage ardéchois. Ce projet était assez complexe en raison de sa situation au fond d’une vallée assez encaissée, sans réseau mobile et avec une visibilité du ciel assez limitée pour la réception des satellites.
Les données techniques :
- Type de vol : trois vols dont un entièrement en pilotage manuel pour la prise des façades des bâtiments.
- Particularité : Zone de végétation et relief très encaissé sans couverture du réseau mobile. Post-traitement « PPK »nécessaire. Relevé de 6 GCP et post-traitement
- Surface traité : environ 1,2 ha
- Temps d’intervention : 5 heures
- Nombre de photos : 389
- GSD ou résolution : 3,44 cm/pixel. Erreur d’exactitude en X/Y/Z : 3,5 à 7 centimètres
Relevé scanner laser 3D

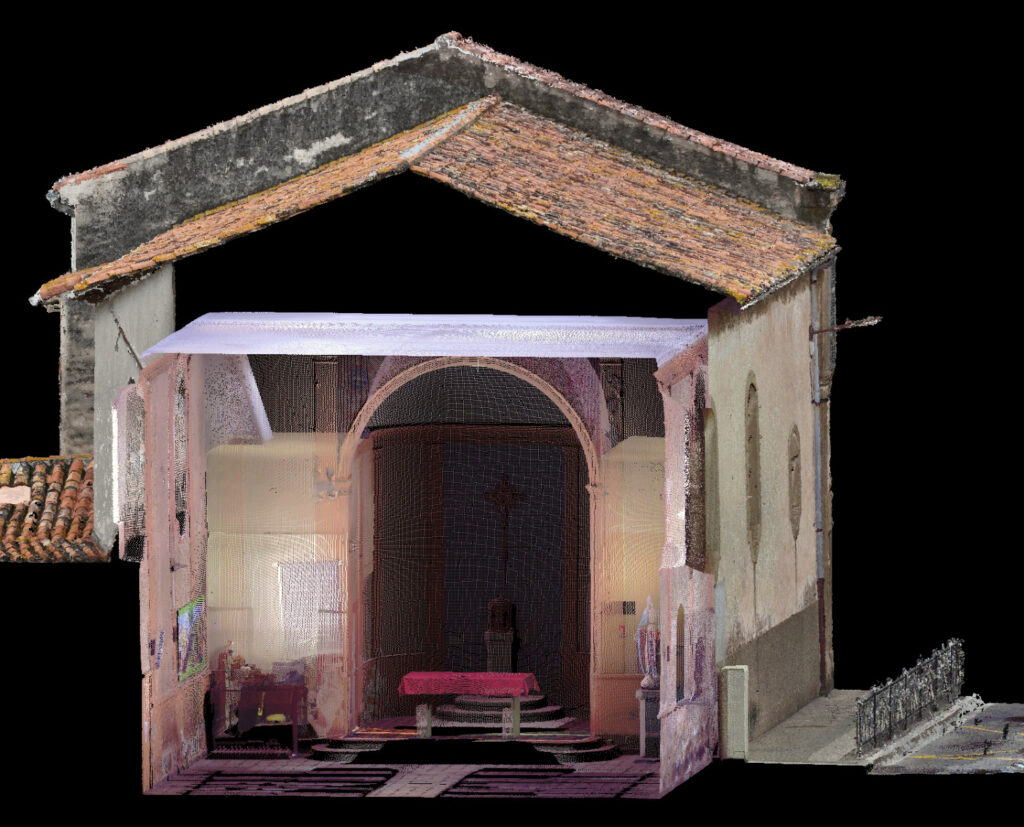

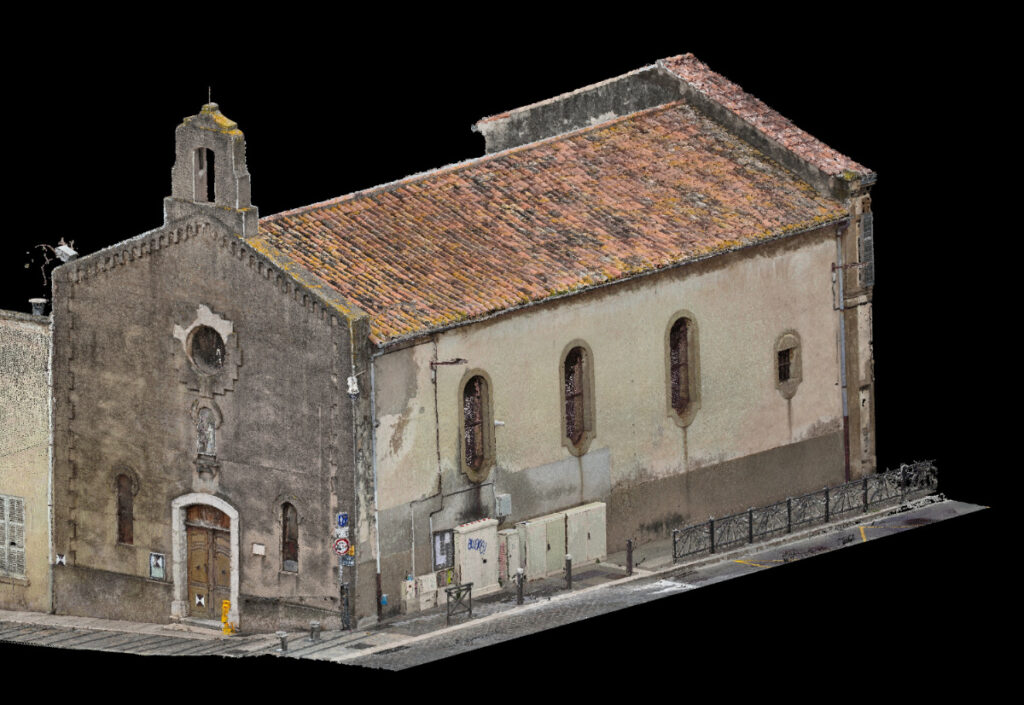

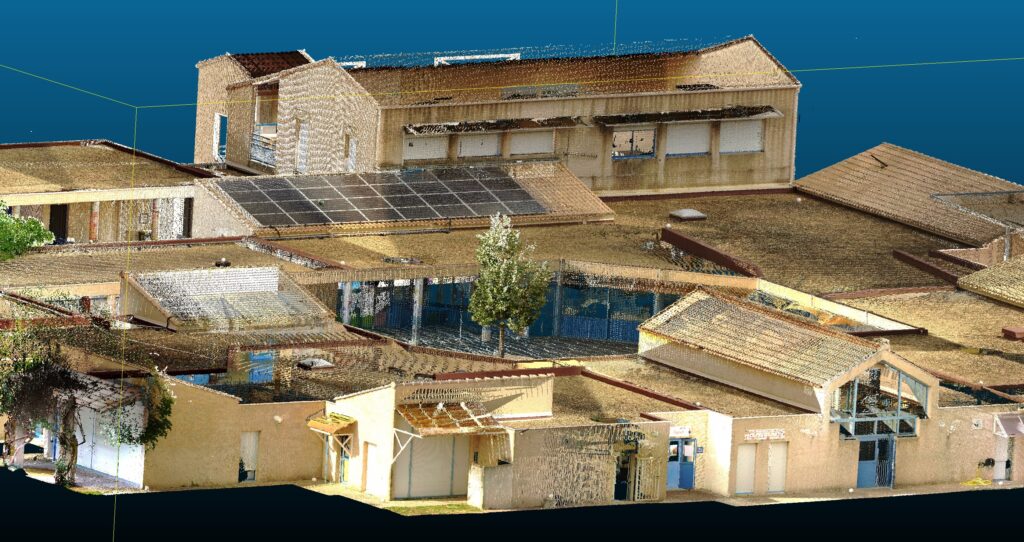

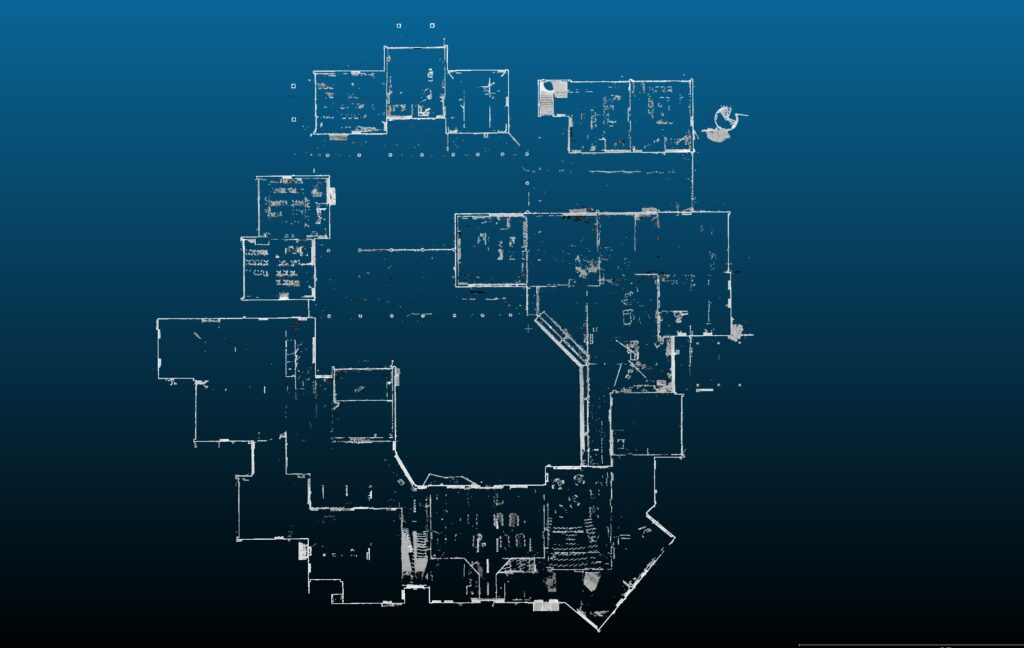

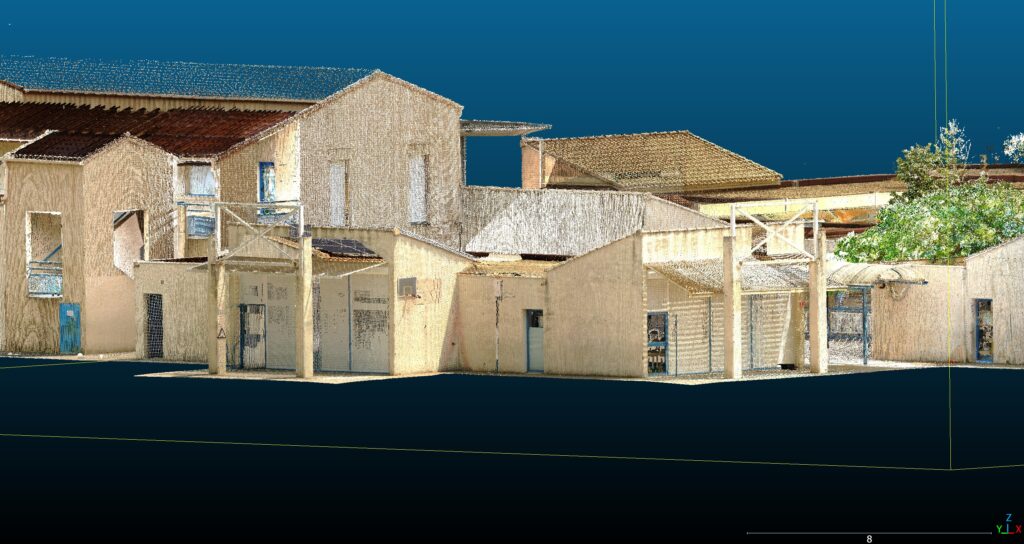

Création d’un nuage de points d’un groupe scolaire dans le sud de la France. L’objectif de ce relevé par scanner laser terrestre était la modélisation de l’ensemble de ces bâtiments pour prélever des mesures précises. Deux jours ont été nécessaires pour réaliser pas moins de soixante quinze scans qui constituent le nuage de points. Le niveau de
précision est de quelques millimètres
La modélisation exploitable en bureau d’études était réalisé par notre partenaire LOGISCAN 3D
